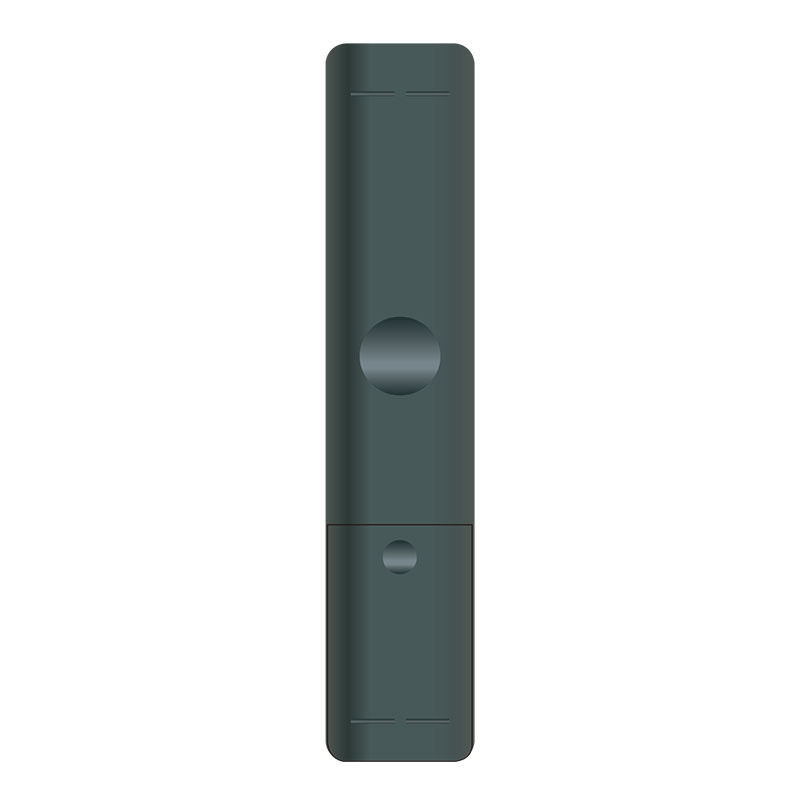

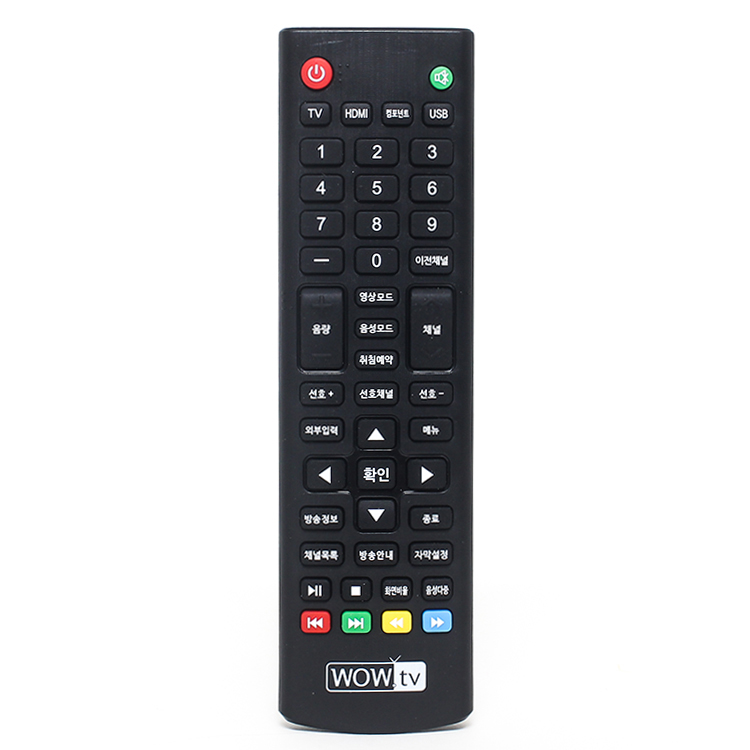

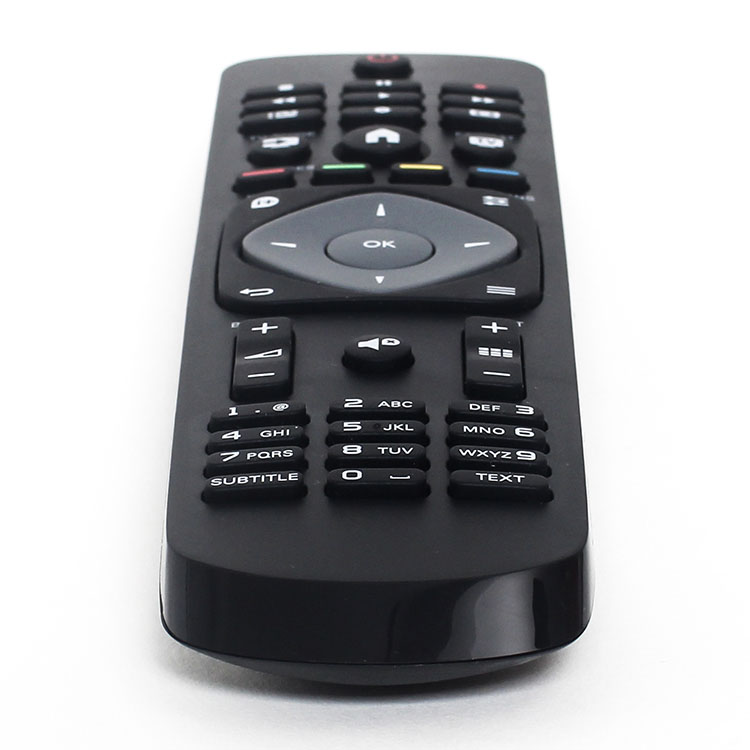

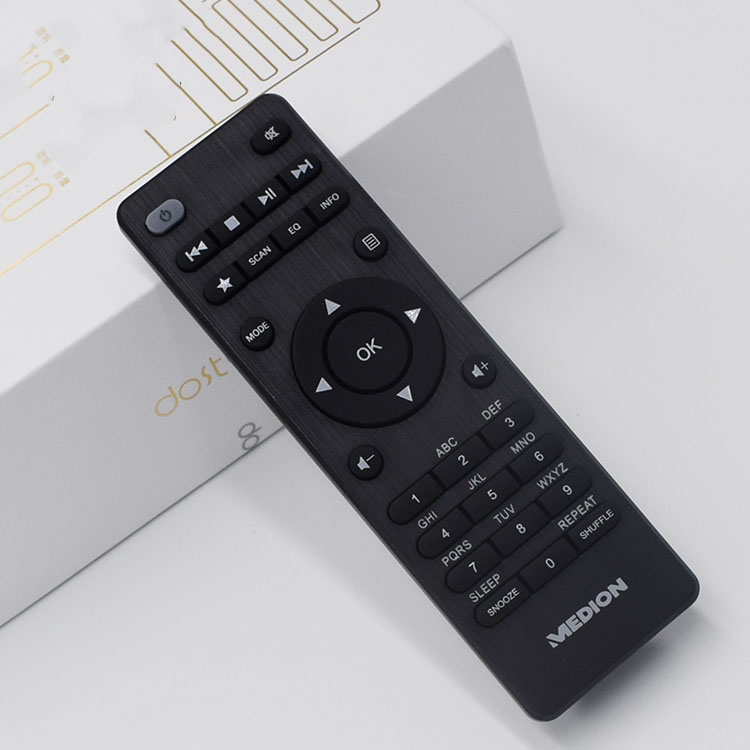

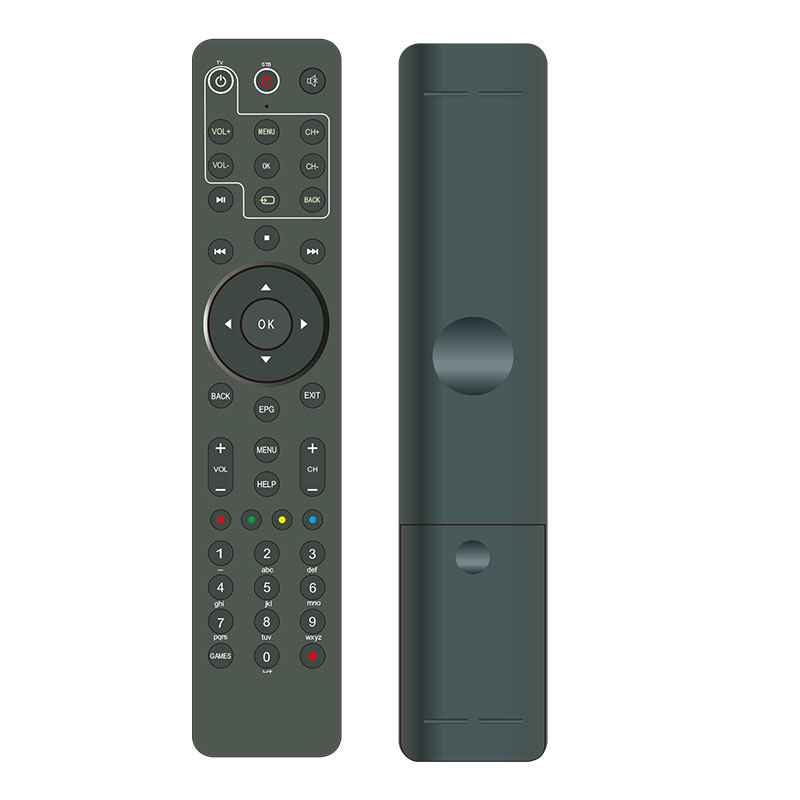

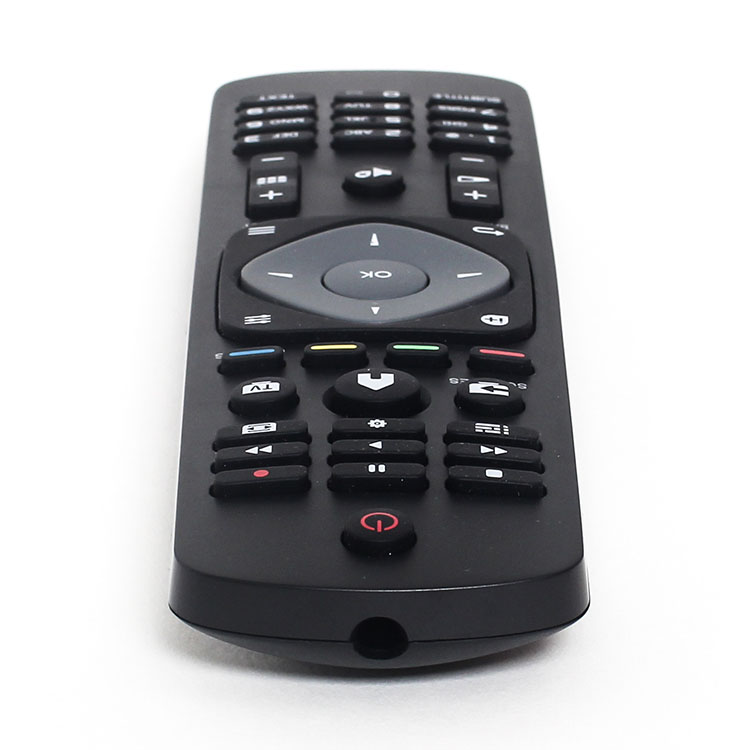

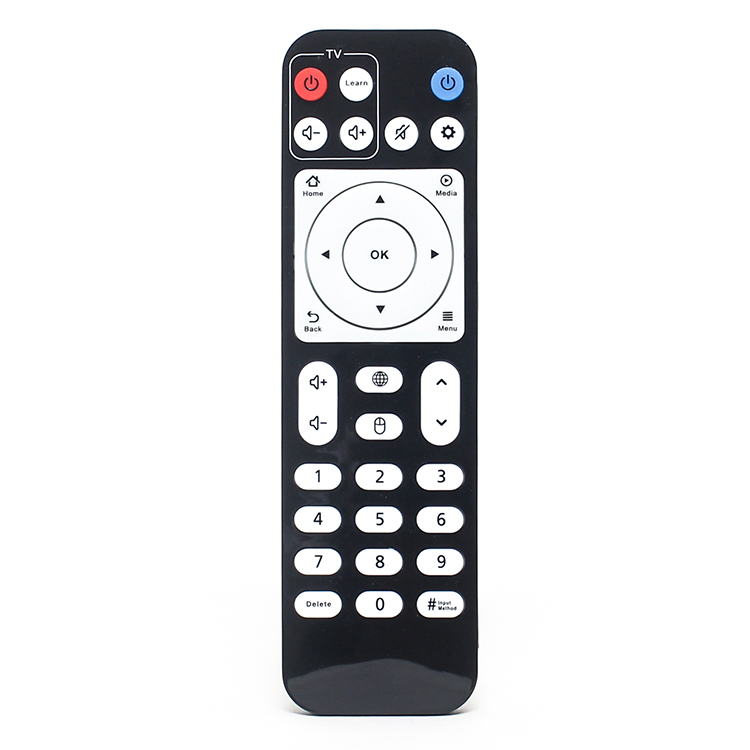

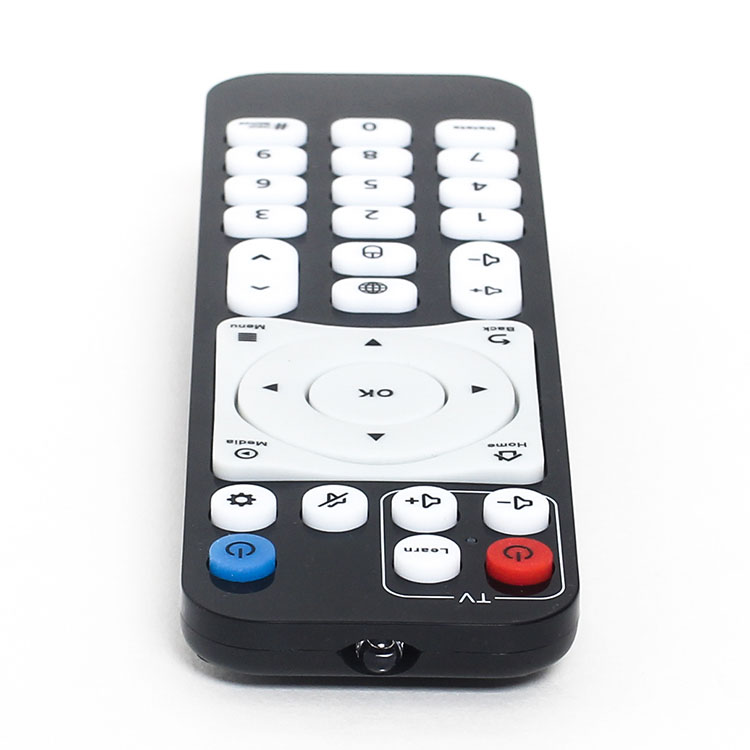

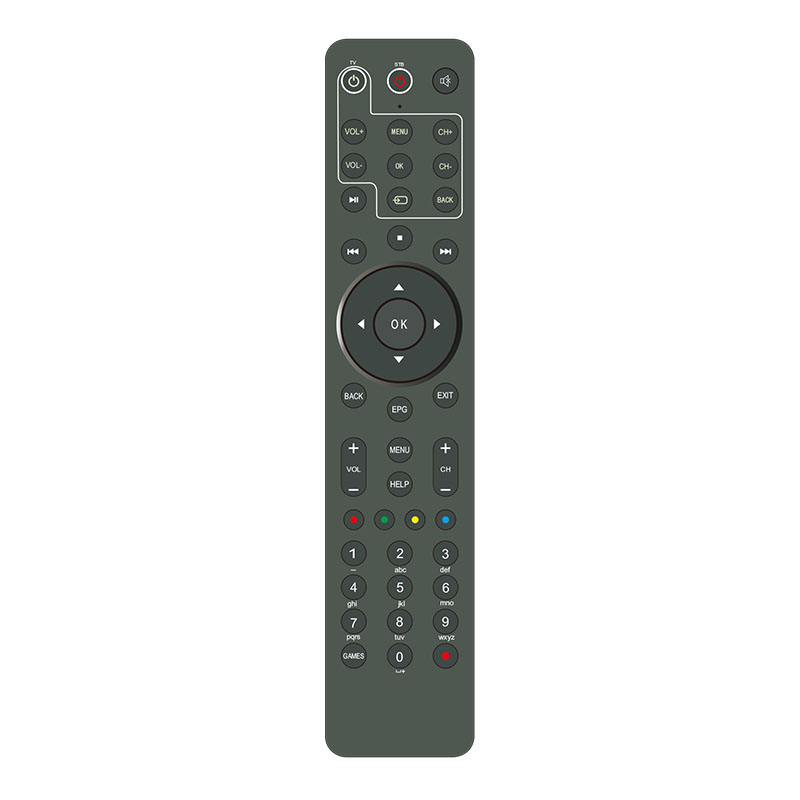

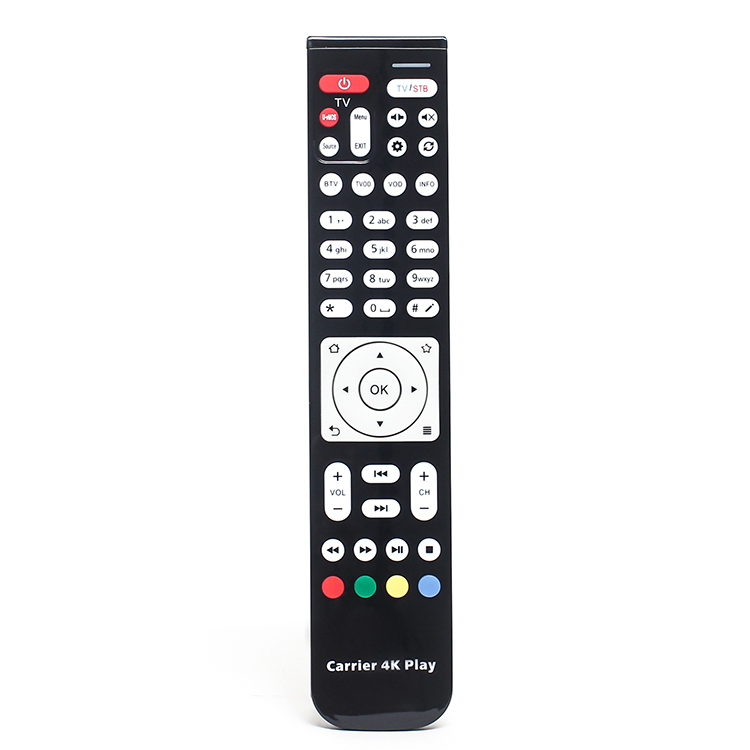

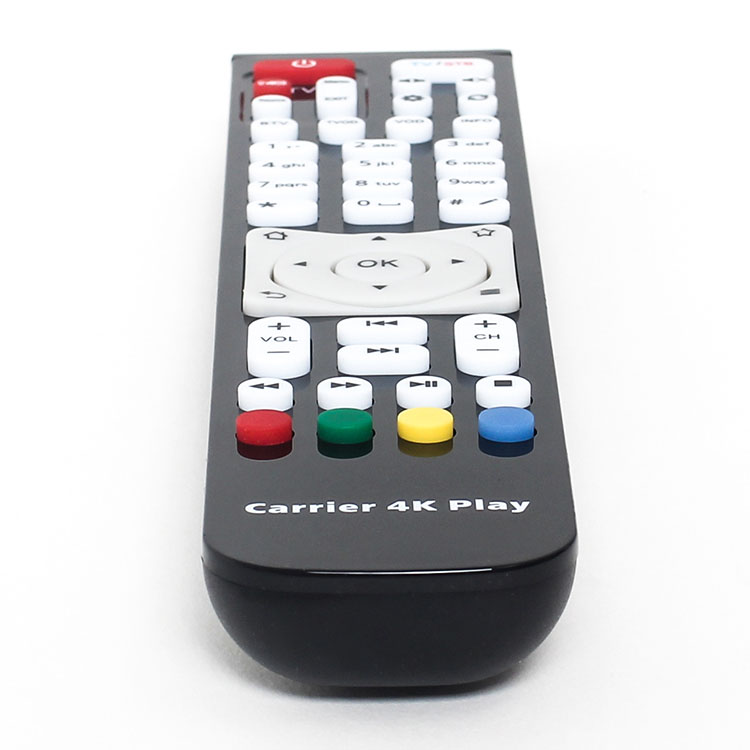

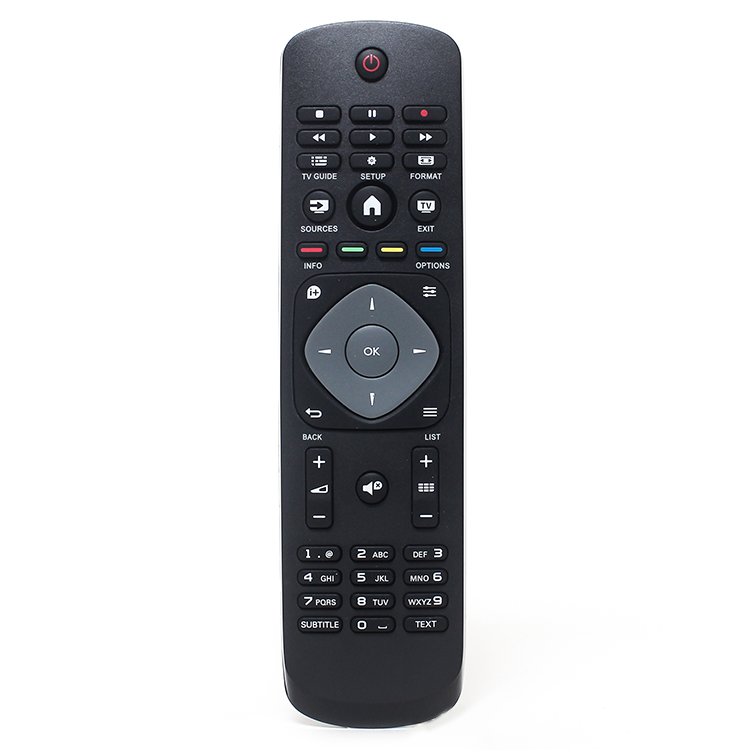

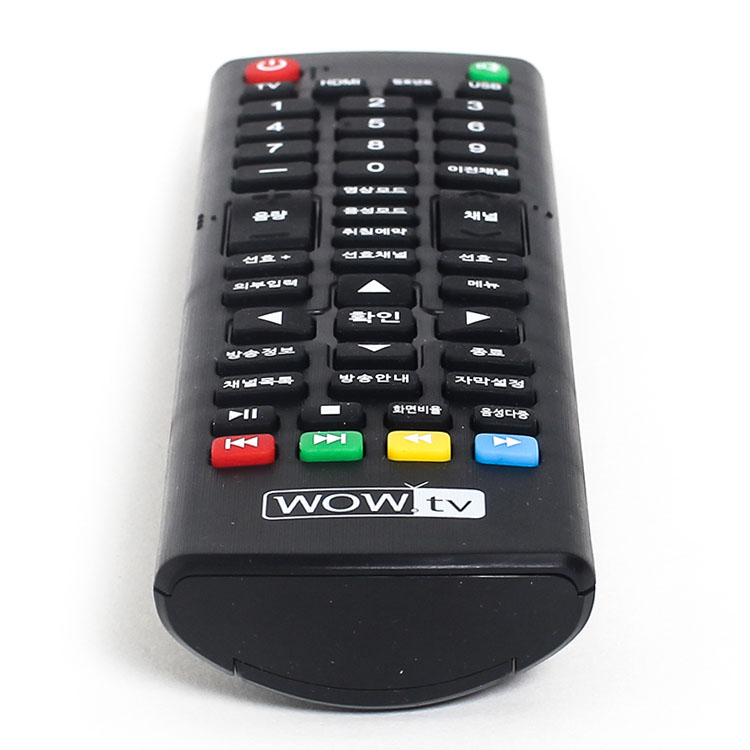

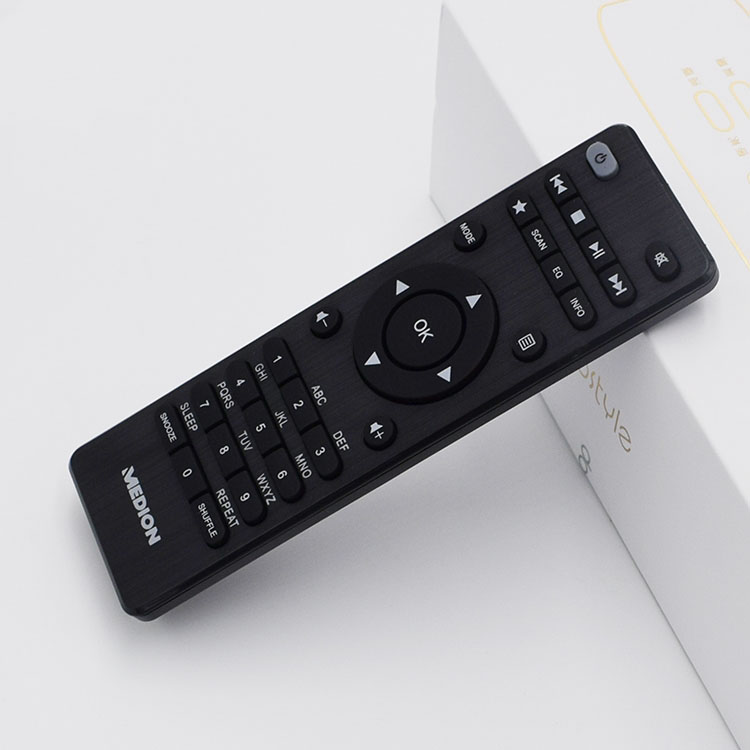

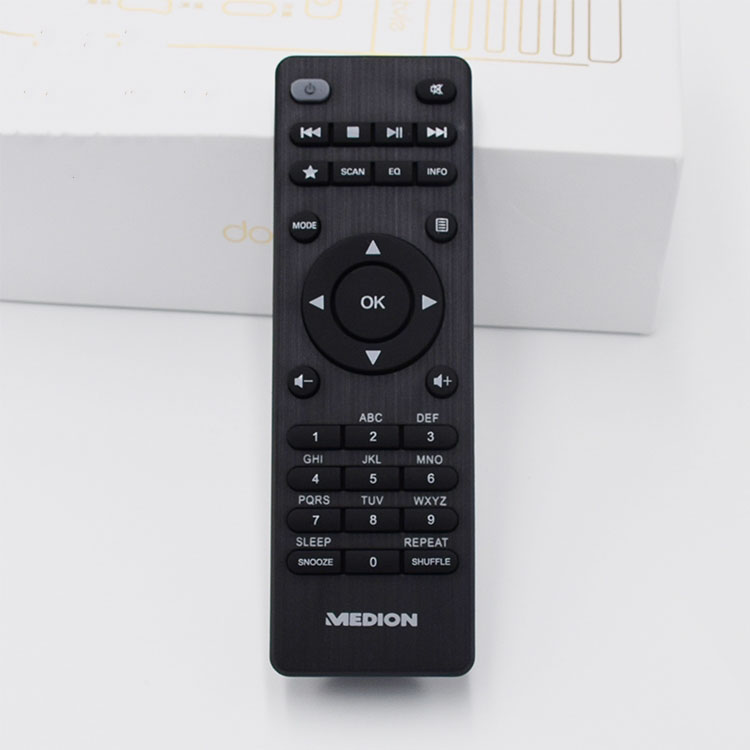

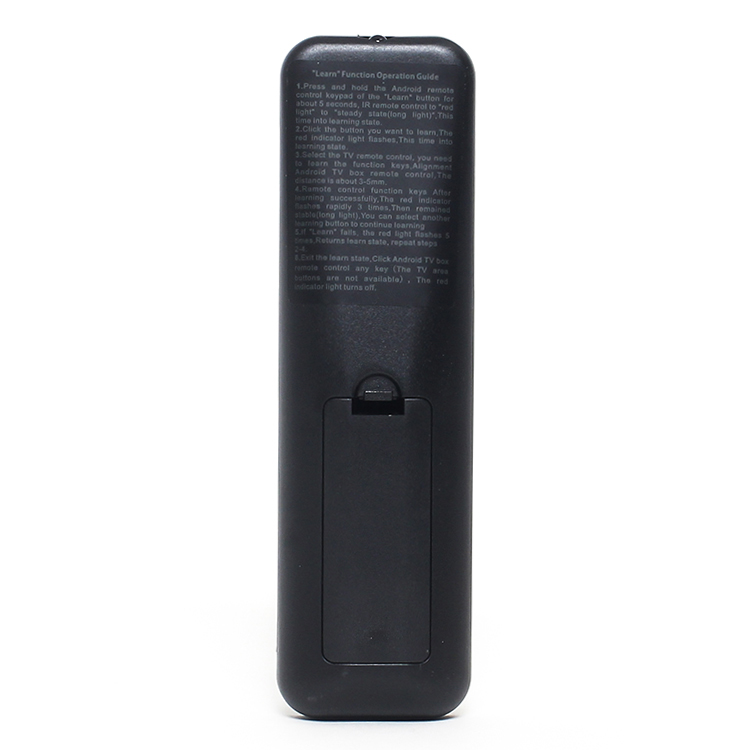

שלט רחוק IR

1. מתאים למכשירי חשמל ביתיים בשלט אינפרא אדום מקודד;

2. יכול לשלוט מרחוק במספר מכשירי חשמל ביתיים;

3. יש לו מקש ריבוי למידה/שליטה, 5~10 מקשי בחירת מכשיר ו-10~20 מקשי בקרת פונקציות.מקש בחירת התקן וכל מקש בקרת פונקציה מממשים יחד את השליטה במכשיר;

4. ניתן להשתמש במקש בחירת התקן ומקשי בקרת פונקציות שונים כדי ללמוד ולשלוט בפונקציות הנפוצות של מכשירים מרובים;

5. עלות נמוכה ויכולת אנטי-הפרעות חזקה.

שלחו לנו מייל

פירוט המוצר

תגיות מוצר

פוּנקצִיָה

1. מתאים למכשירי חשמל ביתיים בשלט אינפרא אדום מקודד;

2. יכול לשלוט מרחוק במספר מכשירי חשמל ביתיים;

4. ניתן להשתמש במקש בחירת התקן ומקשי בקרת פונקציות שונים כדי ללמוד ולשלוט בפונקציות הנפוצות של מכשירים מרובים;

5. עלות נמוכה ויכולת אנטי-הפרעות חזקה.

עִקָרוֹן

השלט הרחוק מורכב ממעגל קליטה ושידור אינפרא אדום, מעגל מיזוג אותות, בקר מרכזי 8031, זיכרון תוכניות ונתונים, מקלדת ומעגל חיווי מצב.

לשלט רחוק שני מצבים: מצב למידה ומצב שליטה.כאשר השלט רחוק במצב למידה, בכל פעם שהמשתמש לוחץ על מקש בקרה, מעגל קליטת האינפרא אדום מתחיל לקלוט את אות האינפרא אדום החיצוני, ובמקביל ממיר אותו לאות חשמלי, ולאחר מכן עובר זיהוי, עיצוב, הגברה, ולאחר מכן ה-CPU דוגם אותה באופן קבוע.הנתונים הבינאריים של כל נקודת דגימה מאוחסנים ביחידת אחסון ייעודית עם 8 ביטים כיחידה לשליטה מאוחרת יותר במכשיר.כאשר השלט רחוק במצב שליטה, בכל פעם שהמשתמש לוחץ על מקש שליטה, המעבד קורא סדרה של נתונים בינאריים מיחידת האחסון המיועדת, ומוציא באופן סדרתי (מרווח הזמן בין סיביות לסיביות שווה למרווח הזמן במהלך הדגימה ) למעגל מחזיק האותות, באותו הזמן, מעגל האפנון מבצע אפנון אות.לאחר הגברה של אות האפונון, הוא נפלט על ידי דיודה פולטת אינפרא אדום, כדי לממש את השליטה בפונקציית ההתקן המתאימה למפתח.
